1.单张透照时：

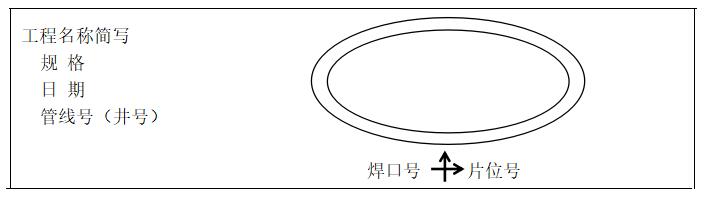

如中心透照时，第一张片位按照上图所示编号。其余片位编号，只需编写焊口号，片位号，中心标记及搭接标记。

象质计摆放：放在胶片3/4处，细丝向外，如中心透照需相间900放4个象质计。如象质计摆放在胶片侧，在底片上如图所示加“F”，单壁透照象质计应放在源侧，如放在胶片侧，在源侧识别丝号应加一个丝号。

搭接标记：搭接标记距离胶片左右边缘最少20mm

字码离焊缝最少5mm

单壁透照时，“F”应放置在象质计旁边。

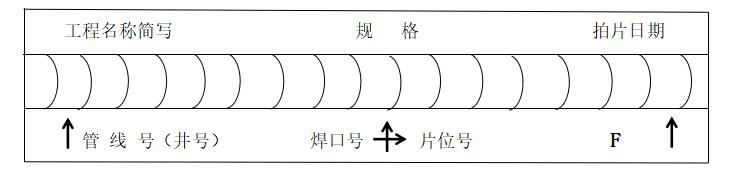

2.双壁双影或垂直透照ф89时：

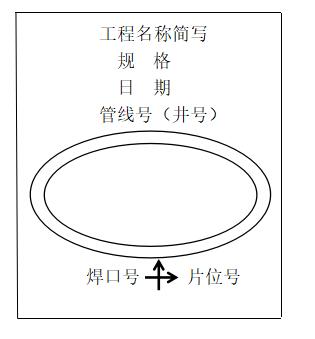

3.双壁双影或垂直透照ф89以下时：

以上编号方法作为常规检测编号规定。天然气和石化装置的底片编号方法另行规定。

注：射线检测时，如遇弯头口加W  ，三通口加S ，法兰口加L，变径口加J。补偿器加C。 字码位置放在片位号后面。
