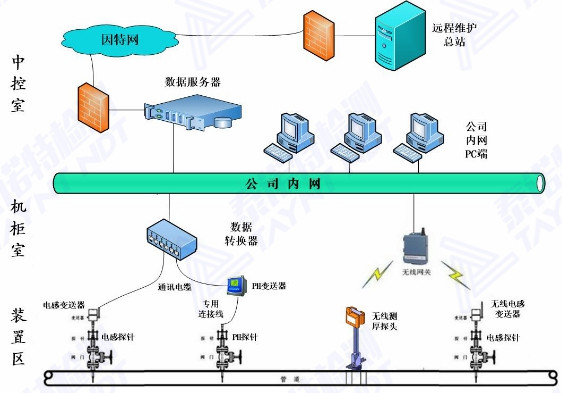

系统基本组成为：腐蚀探针、PH探头及测厚探头、数据变送器及测厚节点、数据通讯转换器、服务器、及专用操作工具包等。

腐蚀变送器与腐蚀探针安装在现场，将监测到的信号转换为相应信号（电感变送器信号：RS-485，PH变送器信号为HART信号）传送至数据通讯转换器。数据通讯转换器安装在现场机柜室的机柜内，负责为现场腐蚀变送器供电并接收现场腐蚀检测数据，并将监测数据通过工厂局域网TCP/IP 协议传送至腐蚀监测数据管理服务器。

腐蚀监测数据管理服务器配有在线腐蚀监测管理软件，分析诊断软件，数据报警模块和数据远程通讯软件，用于处理腐蚀检测数据，给出分析结果并通过工厂局域网发布腐蚀监测数据。工厂局域网的客户端可通过网页形式访问服务器，浏览腐蚀在线监测数据。
